、V180℃：1.354m3/Kg（塔內平均比容）

4、V110℃：1.184m3/Kg

B:各對應風量

1

、V20℃：2782m3/h

2、V250℃：4953m3/h

3

、V140℃：4520m3/h（塔內平均風量）

4、V110℃：3951m3/h

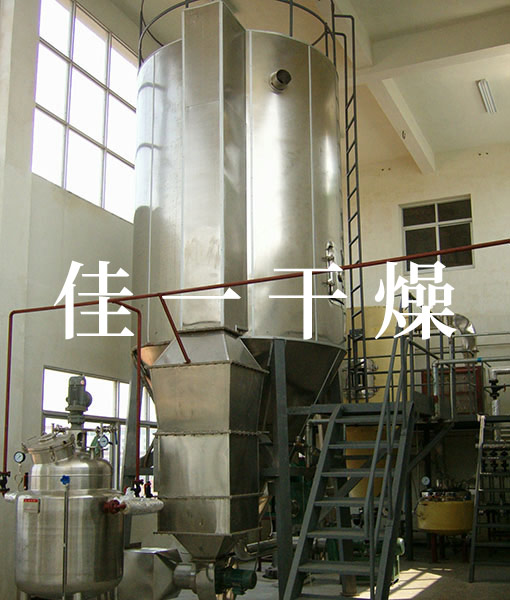

六：噴霧塔主機

1

、主機直徑：Φ2.8m；直段高：3m；錐體高：2.18m（夾角60o）；塔頂高：1.2m

噴塔總高：H=6.38m（本體）

2

、從干燥強度驗算干燥塔尺寸的合理性

2.1

、干燥塔的有效干燥容積V

V＝31.86m3

，

2.2、干燥強度ｑ的選取

干燥強度法：V=W/ｑ　

ｑ＝(T1+273)3.4287/(T2+273)3.34

 　　 =4.93（kg.m3.h）

W=V*q=4.93X31.86=157Kg水/h＞150Kg水/h

因此

，從干燥強度驗算干燥塔尺寸滿足干燥要求。

3

、從風速驗算干燥塔尺寸的合理性

   塔內風量為：4520m3/h，塔徑：Φ2.8m

，則風速為：0.2m/s；塔內風速一般為：0.1-0.3m/s

因此

，從風速驗算干燥塔尺寸滿足干燥要求。
