。圓盤有兩個作用：一是它給污泥提供足夠大的換熱面積，可以在小空間里提供很大的換熱面積，這使得圓盤干化機體型緊湊。圓盤的轉動變頻可調，轉速約為5r/min，因此磨損很小。圓盤盤面與軸是垂直的，所以它本身的轉動不影響污泥的流向，圓盤邊緣有一些小槳葉，這些小槳葉有一定的傾角，既幫助污泥定向流動，又起到攪拌的作用。外殼是不動的，它容納污泥和污泥蒸發產生的水蒸氣。外殼內壁有固定的刮刀。刮刀很長，伸到圓盤之間的空隙，防止有大塊污泥固結在盤片上。與圓盤上的槳葉類似，固定刮刀也起到攪拌的作用。

2

、設備結構

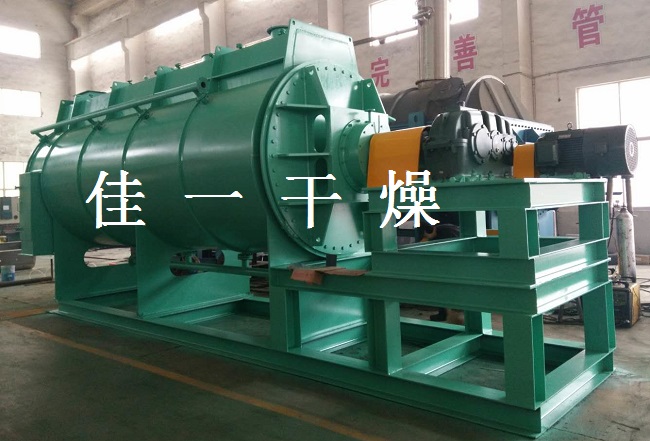

  ① 筒體近似一個圓柱體外殼

，上部高起，空出容納物料廢蒸汽的空間，并設有廢蒸汽出口。

  ② 轉盤軸是干化轉盤的承載部件，它是一個中空軸

，所有的轉盤焊接在這個中空軸上。每片轉盤由兩個對扣的圓盤焊接而成。軸內腔與所有轉盤內腔相連通
