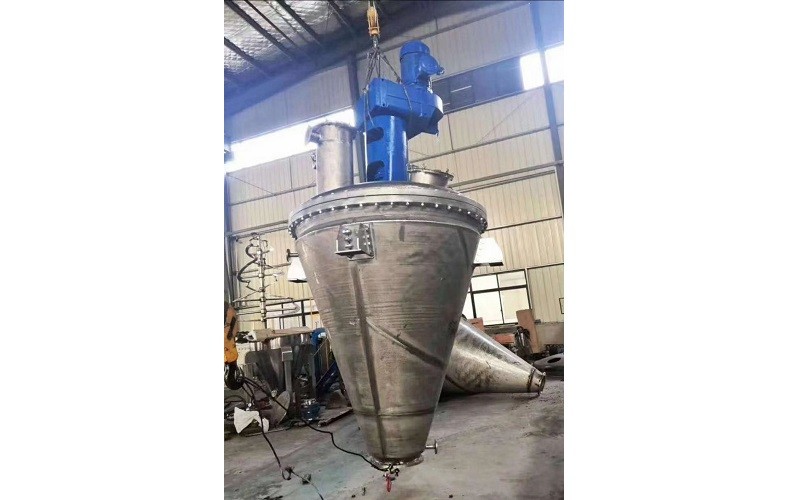

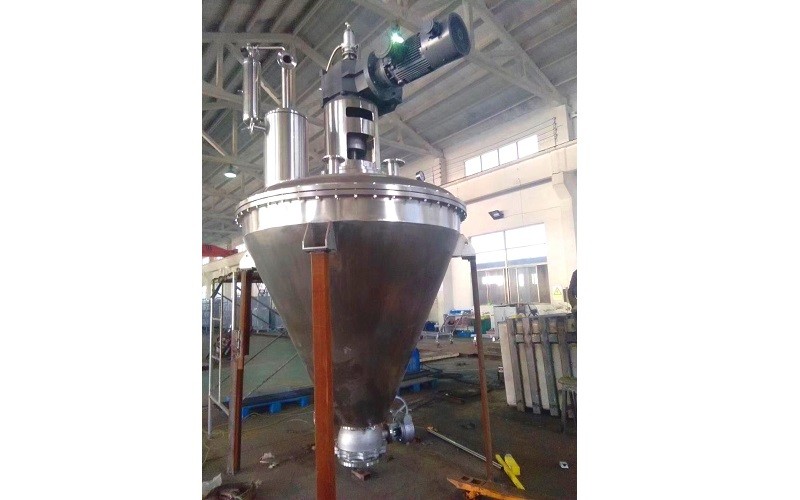

DZLG錐型螺帶混合干燥機

DZLG錐形螺帶混合干燥機由加熱錐體設有加熱夾套

，熱源為熱水

、導熱油或低壓蒸汽，從而使錐體內壁保持一定的的溫度

。變頻調速電機經平行斜齒輪減速機

，驅動單螺帶攪拌器旋轉

，帶動物料沿錐型筒旋轉并自下而上提升，物料到達高點后由重力和慣性作用

，自動流向旋渦點回到錐型筒體底部

，整個過程使物料在錐型筒體內強制加熱，相對對流

、摻混

，熱量在物料中相互擴散，使物料作全方位的不規則往復運動

，完成物料同螺帶和筒壁表面進行高頻率傳熱交換，在短時間內達到加熱干燥的效果

。

13806127718

立即咨詢

一

、設備概述

DZLG錐形螺帶混合干燥機由加熱錐體設有加熱夾套，熱源為熱水

、導熱油或低壓蒸汽

，從而使錐體內壁保持一定的的溫度。變頻調速電機經平行斜齒輪減速機

，驅動單螺帶攪拌器旋轉，帶動物料沿錐型筒旋轉并自下而上提升

，物料到達高點后由重力和慣性作用，自動流向旋渦點回到錐型筒體底部

，整個過程使物料在錐型筒體內強制加熱，相對對流

、摻混

，熱量在物料中相互擴散，使物料作全方位的不規則往復運動

，完成物料同螺帶和筒壁表面進行高頻率傳熱交換，在短時間內達到加熱干燥的效果

。從而使物料內部水份不斷蒸發

，在真空泵或引風機的作用下

，水蒸汽由引風機引出，如須回收液體可加冷凝器

、回收液儲罐回收

。干燥完成后，打開下部的出料閥出料

。

該設備是醫藥、化工

、農藥、食品生產等行業粉體干燥的專用設備

。本設備徹底改變了傳統干燥設備體積大、能耗高

、工時長

、效率低

、噪音高

、易結塊、多漏點以及清潔維護不便等缺陷

；是目前行業內所使用國內外同類設備中能耗低

、效率高、效果好的一款多用途干燥設備

。

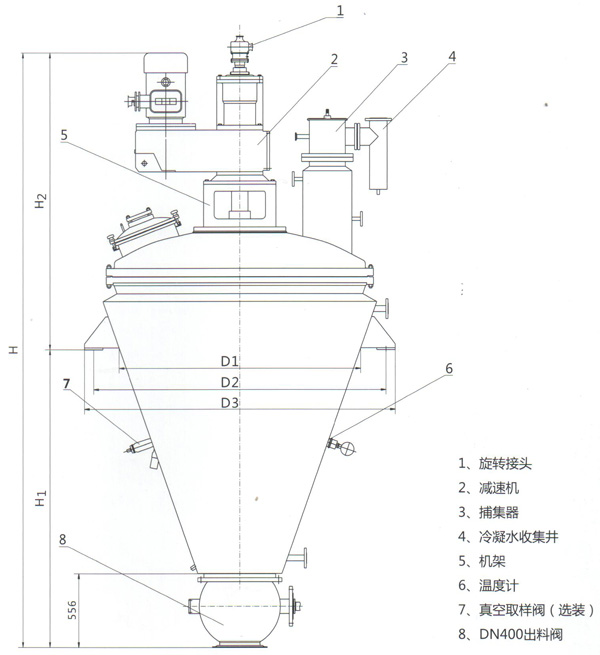

二．主要結構：

本機由電機

、減速機

、機架、機械密封

、空心雙螺帶攪拌器、帶夾套加熱的錐型筒體和卸料閥等部件組成

。

1．傳動和密封部分：

由電動機、減速機

、機架和機械密封組成。

1.1電動機：采用變頻調速電機

，運轉過程中可根據需要調整轉速。

1.2減速機：SLFA系列斜齒輪減速機

，運行平穩可靠

、噪音低

，使用壽命長

。

1.3機架：自行設計

，制造精度高。內設二副滾子軸承，可調整攪拌器高度和徑向擺動

。

1.4機械密封：單端面衛生型帶接料沖洗腔，密封性好

。

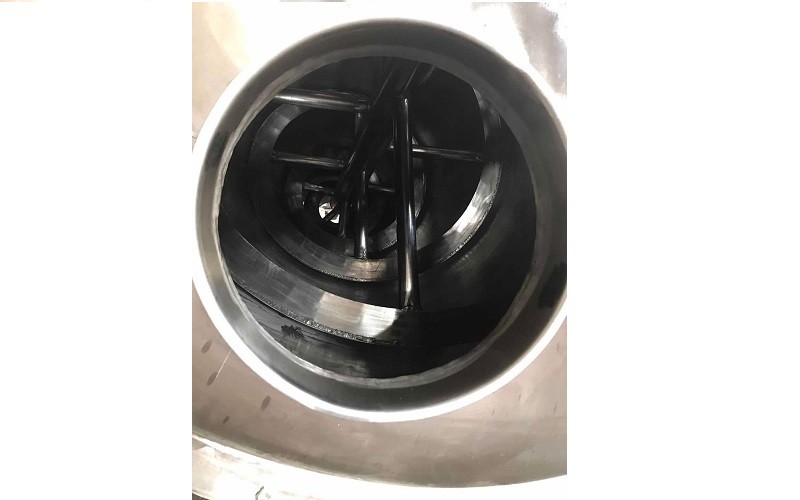

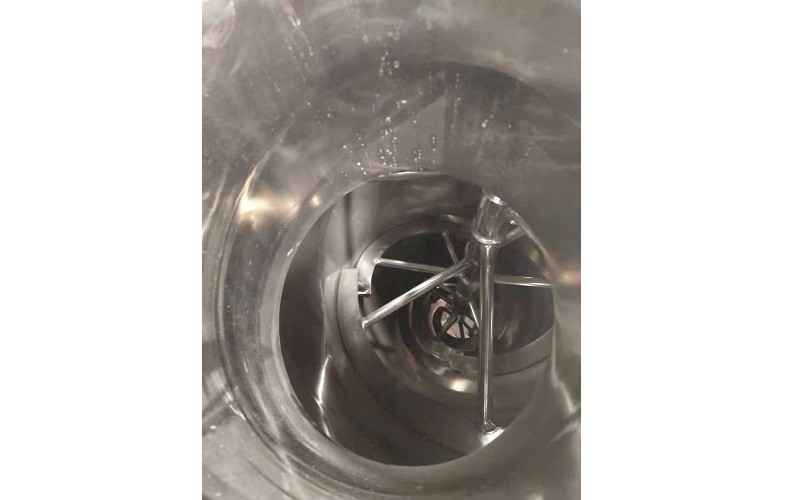

2．攪拌器：

空心攪拌軸用支撐桿分別與空心螺帶連接，與空心螺帶連接的上下端用空心支撐桿形成可通過熱媒的回路

。為了保證物料不粘結于筒壁，螺帶與筒壁的間隙很小

。

3．罐體：

該部分由上封頭、圓錐筒體

、出料閥等組成

。

3.1上封頭：承載傳動部分及攪拌器；內表面接管口均圓弧過渡

。所有與物料接觸的材質均為304。工藝管口如下：DN400衛生型人孔、壓力表

、進料口

、清洗口

、出風口等

。

3.2帶加熱夾套的下錐體：內表面光滑、無死角

，可以使物料得到充分干燥

。出料時借助攪拌器的旋轉

，使出料迅速、干凈

。

3.3出料閥：采用抽板閥或真空閥

，其出料速度快，操作方便

，出料無殘留無死角

。

三．特點和功能：

1．設備采用夾套和螺帶內部加熱

，使設備整體加熱面積增大約40%。

2．設備所采用的單螺帶攪拌器

，可實現自下而上循環攪拌的效果，能得到高效的強制傳熱性能

。物料裝填率在40%~80%情況下

，可得到100%的加熱利用。適合細膩物料的混合

、干燥。

3．全密封系統、無異物污染

、潔凈度高，特別適用藥品中間體及原料藥等混合

、干燥，也可適用無菌原料藥的混合和干燥

。

4．單螺帶攪拌器與容器壁之間間隙小

，可有效防止物料粘結在器壁表面。

5．采用小角度的錐型筒體結構

，使卸料速度快、干凈

、不積料

。

6．設備結構緊湊，運轉平稱

，密封良好，無潤滑泄漏

，操作簡便，使用壽命長

。


四

、設備參數

型號	500	750	1000	1250	1500	2000	3000	4000
全容積（L）	650	800	1220	1600	1900	2460	3680	4890
有效容積（L）	500	750	1000	1250	1500	2000	3000	4000
加熱面積（m²）	4.1	5.2	7.2	9.1	10.6	13	19	22
電機功率（Kw）	5.5	7.5	11	11	15	18.5	22	30
攪拌轉速	50	45	40	38	36	36	34	32
設備重量（Kg）	1350	1850	2300	2600	2900	3600	4100	4450
設備總高H（m）	3565	3720	4165	4360	4590	4920	5160	5520
耳座寬D3	1270	1350	1560	1720	1900	2050	2400	2450
注：表中設備功率及轉速可根據物料特性作適當調整
